HYCP98*系列微机式防孤岛保护装置

防孤岛保护装置主要适用于 35kV、10kV 及低压 380V 光伏发电、燃气发电等新能源并网供电系统。当发生孤岛现象时,可以快速切除并网点,使本站与电网侧快速脱离,保证整个电站和相关维护人员的生命安全。

服务热线:18706169062

联系我们
  • 产品描述
  • 技术参数
  • 产品型号
  • 产品选型
  • 外形安装
    • 商品名称: HYCP98*系列微机式防孤岛保护装置

    防孤岛保护装置主要适用于 35kV、10kV 及低压 380V 光伏发电、燃气发电等新能源并网供电系统。当发生孤岛现象时,可以快速切除并网点,使本站与电网侧快速脱离,保证整个电站和相关维护人员的生命安全。

    行业需求

    主要适用于 35kV、10kV 及低压 380V 光伏发电、燃气发电等新能源并网供电系统。当发生孤岛现象时,可以快速切除并网点,使本站与电网侧快速脱离,保证整个电站和相关维护人员的生命安全。



    性能特点

    • 1)过电压元件
    • 2)低电压元件
    • 3)频率过高元件
    • 4)频率过低元件
    • 5)逆功率元件
    • 6)频率突变元件
    • 7)外部联跳元件
    • 8)三段式相间电流保护元件
    • 9)方向闭锁元件
    • 10)谐波保护元件
  • 技术参数

    额定参数

    装置电源

    DC220V或DC110VAC220V

    额定交流数据

    相电压

    V

    线路抽取电压

     100 V V

    交流电流

      5A或1A(订货注明)

    额定频率

      50Hz

    功率消耗

    直流回路

    正常工作时:不大于10W

    动作时:    不大于15W

    交流电流回路

    额定电流为5A时:每相不大于1VA

    额定电流为1A时:每相不大于0.5VA

    交流电压回路

     每相不大于0.5VA

    状态量电平

    220V或110V(订货注明)



    技术参数

    主要技术性能

    采样回路精确工作范围

    电压

    0.5 V~120V

    电流

    0.08In-20In

    接点容量

    信号回路接点载流容量

     400VA

    信号回路接点断弧容量

     60VA

    各类元件精度

    电流元件

       <±3%

    电压元件

      <±3%

    检同期角度

      <±1°

    时间元件

    0s-1s时,误差不超过25ms;

    1s以上时,误差不超过2.5%;

    频率偏差

     <±0.02Hz

    滑差定值

    <±5%

    整组动作时间(包括继电器固有时间)

    速动段的固有动作时间

    1.2倍整定值时测量不大于30ms

    暂态超越

    不大于5%

  • 产品名称 产品型号 备注
    微机式防孤岛保护装置 HYCP980 不带61850协议
    微机式防孤岛保护装置 HYCP980/A 带61850协议
    微机式防孤岛保护装置 HYCP980/S 简化版
    数字式电网解列装置 HYCP981
    频率电压紧急控制装置 HYCP982

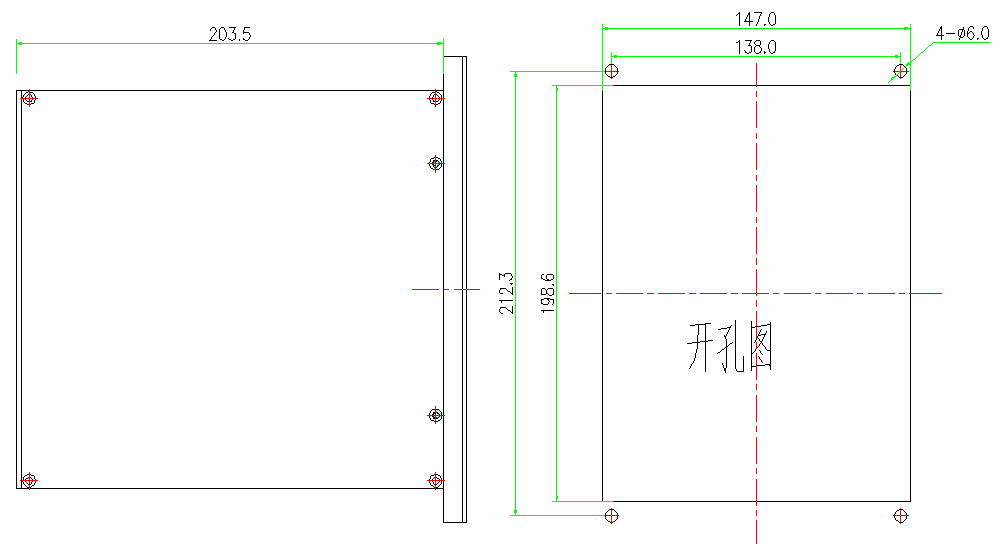

  • 装置开孔尺寸图
