HYCP954*系列微机综合保护装置

新一代数字式保护测控装置适用于110kV以下各电压等级的间隔单元的保护测控、具有完善的保护、测量,控制,备用电源自投及通信监视功能、为变电站、发电厂、高低压配电及厂用电系统的保护与控制提供了完整的解决方案,可有力地保障高低压电风及厂用电系统的安全稳定运行。可以和其它保护、自动化设备一起,通过通信接口组成自动化系统。全部装置均可组屏集中安装、也可就地安装于高低压开关柜。

服务热线:18706169062

联系我们
  • 产品描述
  • 技术参数
  • 产品型号
  • 产品选型

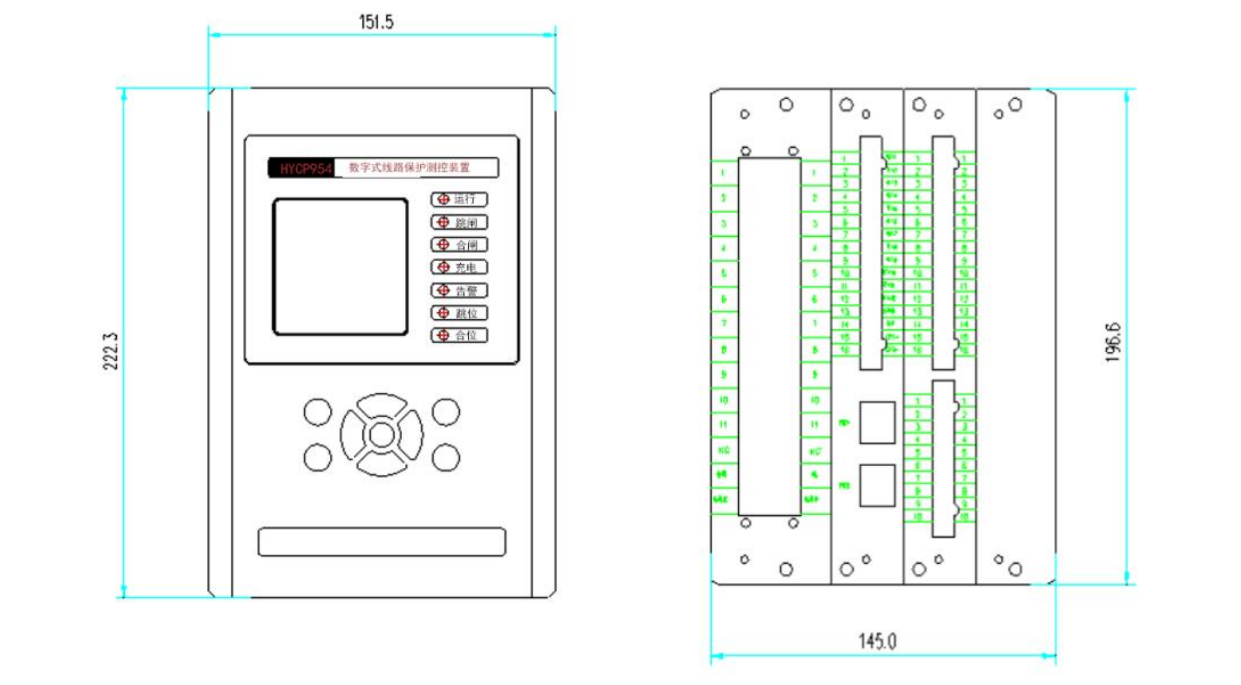

  • 外形安装
    • 商品名称: HYCP954*系列微机综合保护装置

    新一代数字式保护测控装置适用于110kV以下各电压等级的间隔单元的保护测控、具有完善的保护、测量,控制,备用电源自投及通信监视功能、为变电站、发电厂、高低压配电及厂用电系统的保护与控制提供了完整的解决方案,可有力地保障高低压电风及厂用电系统的安全稳定运行。可以和其它保护、自动化设备一起,通过通信接口组成自动化系统。全部装置均可组屏集中安装、也可就地安装于高低压开关柜。

    行业需求

    应用领域覆盖电力、水利、交通、石油、化工、煤炭、冶金等行业。



    性能特点

    1)采用全密封式结构,具有良好的抗震、防尘性能;

    2)小型化设计、体积小,重量轻,外形美观,安装方便;

    3)采用独特的可靠性设计,无可调元件,装置稳定性好,抗干扰性强;

    4)全汉化液品显示,人机界面消晰易懂、操作整定极为方便;

    5)装置供电电源为交直流两用,控制回路电源DC220V(DC110V、AC220V、AC110V须定货时注明);

    6)具有RS485总线串行通信口,井集成了MODBUS标准通信规约;

    7)具有事件顺序记录功能,可记录150条事件,数据掉电不丢失;

    8)具备完善的自检功能,完整的异常记录、事件记录、操作记录,所有信息掉电保持;

    8)外形小巧精细、结构合理,采用高等级、高品质的元器件及多层板技术和SMT工艺,使产品具有很高的电气性能;

    9)内部集成零序电流(电压)合成运算可外加零序CT(PT)也可不外加零序CT[PT,实现零序过流过压保护;

    10)采用精密合成算法,可通过按键实现V接法与Y接法通用;。

    11)具有完整的断路器操作回路;

    12)超低功耗。

  • 技术参数

    技术要求

    额定工作电压

    AC220、DC220V或DC110V(订货注明)

    操作回路电源

    DC220V(DC110V、AC220V,AC110V(订货注明)

    额定技术数据

    交流电流

    5A或1A(订货注明)

    交流电压

    400V或100V(订货注明)

    频率

    50HZ

    功率消耗

    工作电源

    正常工作时,不大于5W

    保护动作时,不大于10W

    交流电流回路

    <1VA/相(1N=5A)

    <0.5VA/相(1N=1A)

    交流电压回路

    <和5VA/相

    精确工作范围

    电流

    0.04In-20In

    电压

    0.4V-1.2Un

    频率

    0.9Fn-1.1Fn

    时间

    0-100S

    保护部分精度

    定值精度

    ≤土5%

    时间精度

    <±1%整定时间+60ms

    整组动作时间

    ≤60ms

    频率精度

    ≤0.01Hz

    测控部分精度

    交流量精度

    ≤±0.5%

    有功无功

    ≤±0.5%

    开关量输入

    输入类型

    无源

    光电隔离输入数量

    8

    开出接点容量

    出口继电器

    触点额定载流容量

    250Vac/220vdc 10A

    输出类型

    无源(空接点)

    信号继电器

    触点额定载流容量

    250Vac/220vdc 5A

    输出类型

    无源(空接点)

    通信接口

    数目

    1

    电气特征

    RS485

    通信协议

    MODBUS

    地址

    1-254

    波特率

    ≤9600bps

    通信介质

    双绞线

  • 产品名称

    产品型号

    适用

    范围

    功能

    通用型微机综合保护装置

    HYCP-954L

    适用于线路、变压器、母联、电容器回路

    保护功能:复合电压闭锁(方向)电流速断保护;复合电压闭锁(方向)限时电流速断保护;反时限过电流(一般、非常、极端)保护;零序过流告警和跳闸(小接地系统);低电压/过电压保护;零序过电压保护;合闸后加速保护;充电保护;过负荷保护;三相一次重合闸;非电量保护;低频减载;
    数据采集:电流、电压、有功、无功、功率因数、频率;8路遥信量;通讯RS485口、通讯规约MODBUS;保护事件;
    事件记录:告警事件;遥信变位事件;操作记录事件;事故变位次数统计;
    控制功能:就地/远方分、合闸;远方定值修改;远方保护投/退;
    操作箱:跳位,合位指示;自保持及防跳;跳、合闸电流自适应;控制回路断线告警;

    线路保护
    测控装置

    HYCP-954L/S

    适用于线路、变压器、母联、电容器回路

    保护功能:复合电压闭锁(方向)电流速断保护;复合电压闭锁(方向)限时电流速断保护;反时限过电流(一般、非常、极端)保护;零序过流告警和跳闸(小接地系统);低电压/过电压保护;零序过电压保护;合闸后加速保护;充电保护;过负荷保护;三相一次重合闸;非电量保护;低频减载;
    数据采集:电流、电压、有功、无功、功率因数、频率;8路遥信量;通讯RS485口、通讯规约MODBUS;
    事件记录:保护事件;告警事件;遥信变位事件;操作记录事件;事故变位次数统计;
    控制功能:就地/远方分、合闸;远方定值修改;远方保护投/退;
    操作箱:跳位,合位指示;自保持及防跳;跳、合闸电流自适应;控制回路断线告警;

    变压器测控装置

    HYCP-954B

    适用于线路、变压器、母联、电容器回路

    保护功能:复合电压闭锁(方向)电流速断保护;复合电压闭锁(方向)限时电流速断保护;反时限过电流(一般、非常、极端)保护;零序过流告警和跳闸(小接地系统);低电压/过电压保护;零序过电压保护;合闸后加速保护;充电保护;过负荷保护;三相一次重合闸;非电量保护;低频减载;数据采集:电流、电压、有功、无功、功率因数、频率;8路遥信量;通讯RS485口、通讯规约MODBUS;
    事件记录:保护事件;告警事件;遥信变位事件;操作记录事件;事故变位次数统计;
    控制功能:就地/远方分、合闸;远方定值修改;远方保护投/退;
    操作箱:跳位,合位指示;自保持及防跳;跳、合闸电流自适应;控制回路断线告警;

    变压器后备保护装置

    HYCP-954HB

    适用于110kv及以下变压器的后备保护

    保护功能:复合电压闭锁(方向)电流速断保护;复合电压闭锁(方向)限时电流速断保护;复合电压闭锁(方向)定时限过电流保护;过负荷保护;过负荷闭锁有载调压;过负荷启动风冷;零序过流告警和跳闸;
    数据采集:电流、电压、有功、无功、功率因数、频率;11路遥信量;通讯RS485口、通讯规约MODBUS;
    事件记录:保护事件;告警事件;遥信变位事件;操作记录事件;事故变位次数统计;
    控制功能:就地/远方分、合闸;远方定值修改;远方保护投/退;
    操作箱:跳位,合位指示;自保持及防跳;跳、合闸电流自适应;控制回路断线告警;

    所用变保护测控装置

    HYCP-954D

    适用于线路、变压器、母联、电容器回路

    保护功能:复合电压闭锁(方向)电流速断保护;复合电压闭锁(方向)限时电流速断保护;反时限过电流(一般、非常、极端)保护;零序过流告警和跳闸(小接地系统);低电压/过电压保护;零序过电压保护;合闸后加速保护;充电保护;过负荷保护;三相一次重合闸;非电量保护;低频减载;
    数据采集:电流、电压、有功、无功、功率因数、频率;8路遥信量;通讯RS485口、通讯规约MODBUS;
    事件记录:保护事件;告警事件;遥信变位事件;操作记录事件;事故变位次数统计;
    控制功能:就地/远方分、合闸;远方定值修改;远方保护投/退;
    操作箱:跳位,合位指示;自保持及防跳;跳、合闸电流自适应;控制回路断线告警;

    备自投保护装置

    HYCP-954BT

    适用于进线柜、具有进线备自投及自复功能

    保护功能:复合电压闭锁(方向)电流速断保护;复合电压闭锁(方向)限时电流速断保护;复合电压闭锁(方向)定时限过电流保护;反时限过电流(一般、非常、极端)保护;零序过流告警和跳闸(小接地系统);低电压保护;充电保护;两段式负序过流保护
    数据采集:电流、电压、有功、无功、功率因数、频率;12路遥信量;通讯RS485口、通讯规约MODBUS;
    保护事件;告警事件;遥信变位事件;操作记录事件;事故变位次数统计;
    控制功能:就地/远方分、合闸;远方定值修改;远方保护投/退;
    备投方案:双路进线备投、主用电源自负

    电容器保护测控装置

    HYCP-954C

    适用于线路、变压器、母联、电容器回路

    保护功能:复合电压闭锁(方向)电流速断保护;复合电压闭锁(方向)限时电流速断保护;反时限过电流(一般、非常、极端)保护;零序过流告警和跳闸(小接地系统);低电压/过电压保护;零序过电压保护;合闸后加速保护;充电保护;过负荷保护;三相一次重合闸;非电量保护;低频减载;
    数据采集:电流、电压、有功、无功、功率因数、频率;8路遥信量;通讯RS485口、通讯规约MODBUS;
    事件记录:保护事件;告警事件;遥信变位事件;操作记录事件;事故变位次数统计;
    控制功能:就地/远方分、合闸;远方定值修改;远方保护投/退;
    操作箱:跳位,合位指示;自保持及防跳;跳、合闸电流自适应;控制回路断线告警;

    发电机后备保护装置

    HYCP-954FB

    适用发电机的后备保护

    保护功能;复合电压闭锁(方向)电流速断保护;复合电压闭锁(方向)限时电流速断保护;过复合保护;失磁保护;逆功率保护;定子接地告警和跳闸;过序过流保护;过电压保护;定子接地(零序过电压)保护;
    数据采集:电流、电压、有功、无功、功率因数、频率;11路遥信量;通讯RS485口、通讯规约MODBUS;
    事件记录:保护事件;告警事件;遥信变位事件;操作记录事件;事故变位次数统计;
    控制功能:就地/远方分、合闸;远方定值修改;远方保护投/退;
    控制箱:跳位,合位指示;自保持及防跳;跳、合闸电流自适应;控制回路断线告警;

    电动机测控装置

    HYCP-954M

    适用于电动机柜

    保护功能:启动时间过长保护;两段式定时限相间过流;两段式负序过流(II段可定时限或反时限);过负荷保护;零序过流报警/跳闸;过电压保护;低电压保护;零序过压保护;
    工艺保护(3路);
    数据采集:电流、电压、有功、无功、功率因数、频率;8路遥信量;通讯RS485口、通讯规约MODBUS;
    事件记录:保护事件;告警事件;遥信变位事件;操作记录事件;事故变位次数统计;
    控制功能:远方定值修改;远方保护投/退;
    操作箱:跳位,合位指示;自保持及防跳;跳、合闸电流自适应;控制回路断线告警;

    智能式PT并列装置

    HYCP-954PT

    各电压等级投切及并列功能

    保护功能:自动/手动并列;远方并列;自动/手工解列;远方解列;两端母线电压;
    数据采集:11路遥信量;通讯RS485口、通讯规约MODBUS;
    事件记录:保护事件;告警事件;遥信变位事件;事件SOE
    控制功能:远方定值修改;远方保护投/退;

    变压器差动保护装置

    HYCP-954BC

    适用于110kv及以下变压器主保护

    保护功能:差动速断保护;比例差动保护;二次谐波制动的比例差动保护;CT断线报警;CT断线闭锁比例差动;变压器Y-∆补偿;比例差动保护双拐点特性;非电量保护;
    数据采集:变压器两侧电流;11路遥信量;通讯RS485口、通讯规约MODBUS;
    事件记录:保护事件;告警事件;遥信变位事件;操作记录事件;事故变位次数统计;
    控制功能:远方定值修改;远方保护投/退;

    发电机差动保护装置

    HYCP-954FC

    适用于线路、变压器、母联、电容器回路

    保护功能:复合电压闭锁(方向)电流速断保护;复合电压闭锁(方向)限时电流速断保护;反时限过电流(一般、非常、极端)保护;零序过流告警和跳闸(小接地系统);低电压/过电压保护;零序过电压保护;合闸后加速保护;充电保护;过负荷保护;三相一次重合闸;非电量保护;低频减载;
    数据采集:电流、电压、有功、无功、功率因数、频率;8路遥信量;通讯RS485口、通讯规约MODBUS;
    事件记录:保护事件;告警事件;遥信变位事件;操作记录事件;事故变位次数统计;
    控制功能:就地/远方分、合闸;远方定值修改;远方保护投/退;
    控制箱:跳位,合位指示;自保持及防跳;跳、合闸电流自适应;控制回路断线告警;

    电动机差动保护装置

    HYCP-954MC

    适用于2000kv以上电动机的主保护

    保护功能:差动速断保护;比例差动保护;CT断线报警;CT断线闭锁比例差动;比例差动保护双拐点特性;非电量保护
    数据采集:发电机机端电流及中性点电流;11路遥信量;通讯RS485口、通讯规约MODBUS;
    事件记录:保护事件;告警事件;遥信变位事件;操作记录事件;事故变位次数统计;
    控制功能:远方定值修改;远方保护投/退;

  •
